Como são feitas as paredes das nossas casas
Por trás do forro de pinho que se vê por fora há uma parede pensada camada a camada: madeira maciça, membranas de estanquidade, 100 mm de isolamento e uma fachada ventilada. Nesta página abrimos a parede de uma casa MF em obra e mostramos, com fotografias tiradas no local, cada uma dessas camadas.
Parede dupla composta: a madeira por dentro, a proteção por fora
As casas de habitação da MF Casas de Madeira usam um sistema de parede dupla composta. A estrutura autoportante fica no paramento interior: toros maciços de pinho nórdico certificado FSC, classe C24, empilhados na horizontal com encaixe macho-fêmea e aparafusados entre si. É esta madeira que se vê e se sente dentro de casa.
Pelo exterior, essa estrutura fica totalmente resguardada: uma membrana de estanquidade interna, prumos de madeira com 100 mm de isolamento EPS, uma segunda membrana exterior, uma caixa de ar ventilada e o forro exterior em tábuas de pinho nórdico. Em vez de expor a madeira estrutural ao sol e à chuva, protegemo-la — e é isso que garante o conforto térmico e a durabilidade da casa.
As fotografias desta página foram tiradas numa obra real: uma casa térrea comprida, de cobertura de quatro águas com beirais em forro de pinho e caleiras já montadas. Acompanhe a mesma fachada desde a membrana interna até ao forro exterior. Clique nas imagens para ampliar.
Toros Maciços C24
Estrutura interior em pinho nórdico maciço FSC, de 70 a 180 mm. Sem madeira colada.
Dupla Membrana
Uma membrana de estanquidade de cada lado do isolamento.
Isolamento 100 mm
Placas de EPS entre prumos de madeira afastados a 600 mm.
Fachada Ventilada
Caixa de ar de 30 a 40 mm atrás do forro exterior em pinho.
A parede, camada a camada
Quatro fotografias da mesma obra, pela ordem em que as camadas são aplicadas — do interior para o exterior.

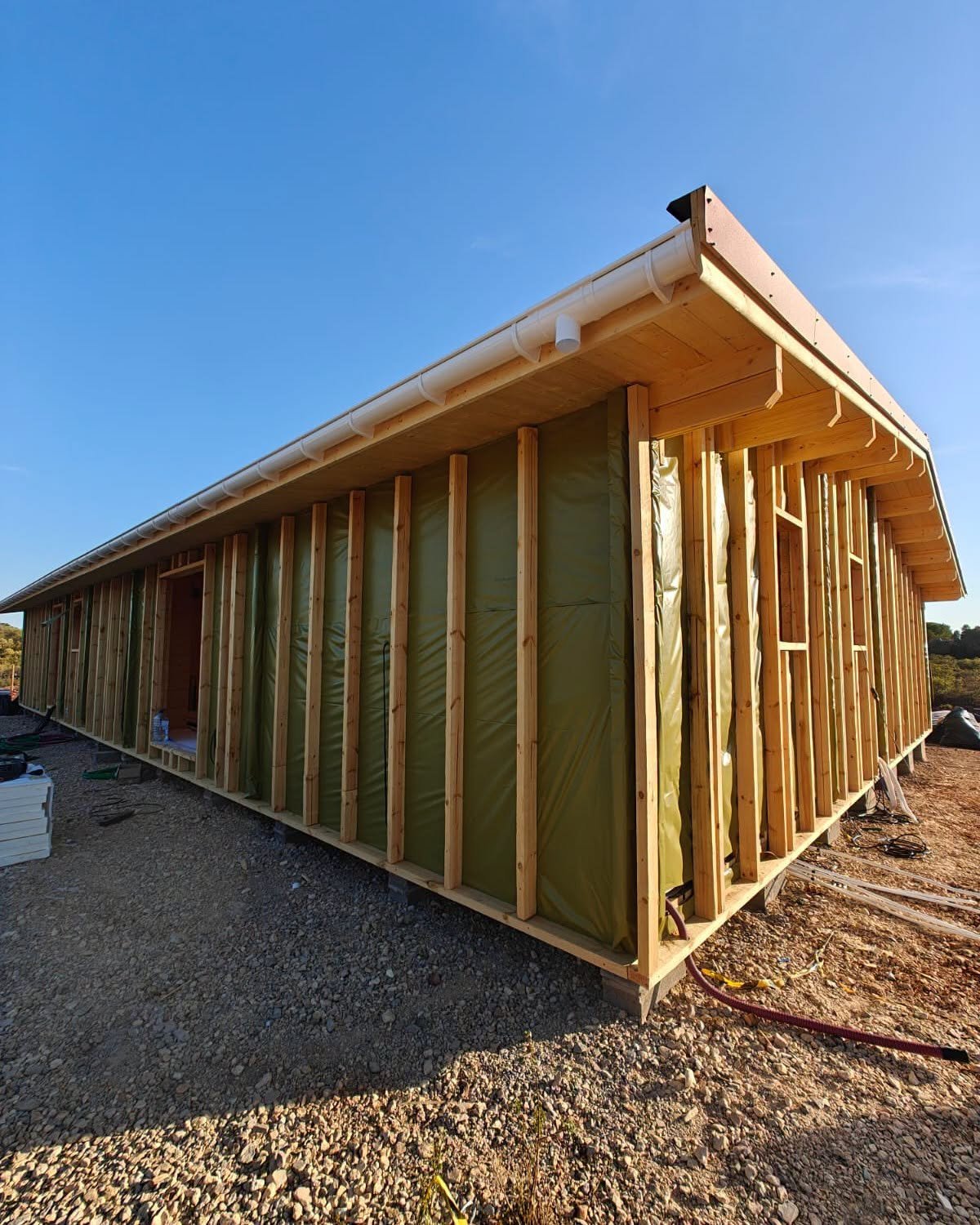

Toros maciços, membrana interna e prumos a 600 mm
Com a casa já fechada por cima — cobertura montada, beirais forrados a pinho e caleiras colocadas — começa o trabalho no envelope das paredes. Os toros maciços da estrutura ficam cobertos por uma membrana de estanquidade interna (a película verde), uma película anti gota que protege a madeira estrutural de qualquer humidade vinda do exterior.
Sobre a membrana são fixados os prumos verticais de madeira, afastados a cerca de 600 mm. Vão ser o suporte das placas de isolamento e definem a espessura da camada isolante. Nos cantos os prumos são reforçados e em volta dos vãos de portas e janelas forma-se um aro próprio, para que cada abertura fique bem rematada.
- Estrutura em toros maciços de pinho nórdico C24
- Membrana de estanquidade interna contínua em toda a fachada
- Prumos verticais a 600 mm e aros em volta dos vãos
- Casa elevada sobre maciços de betão, com desvão ventilado

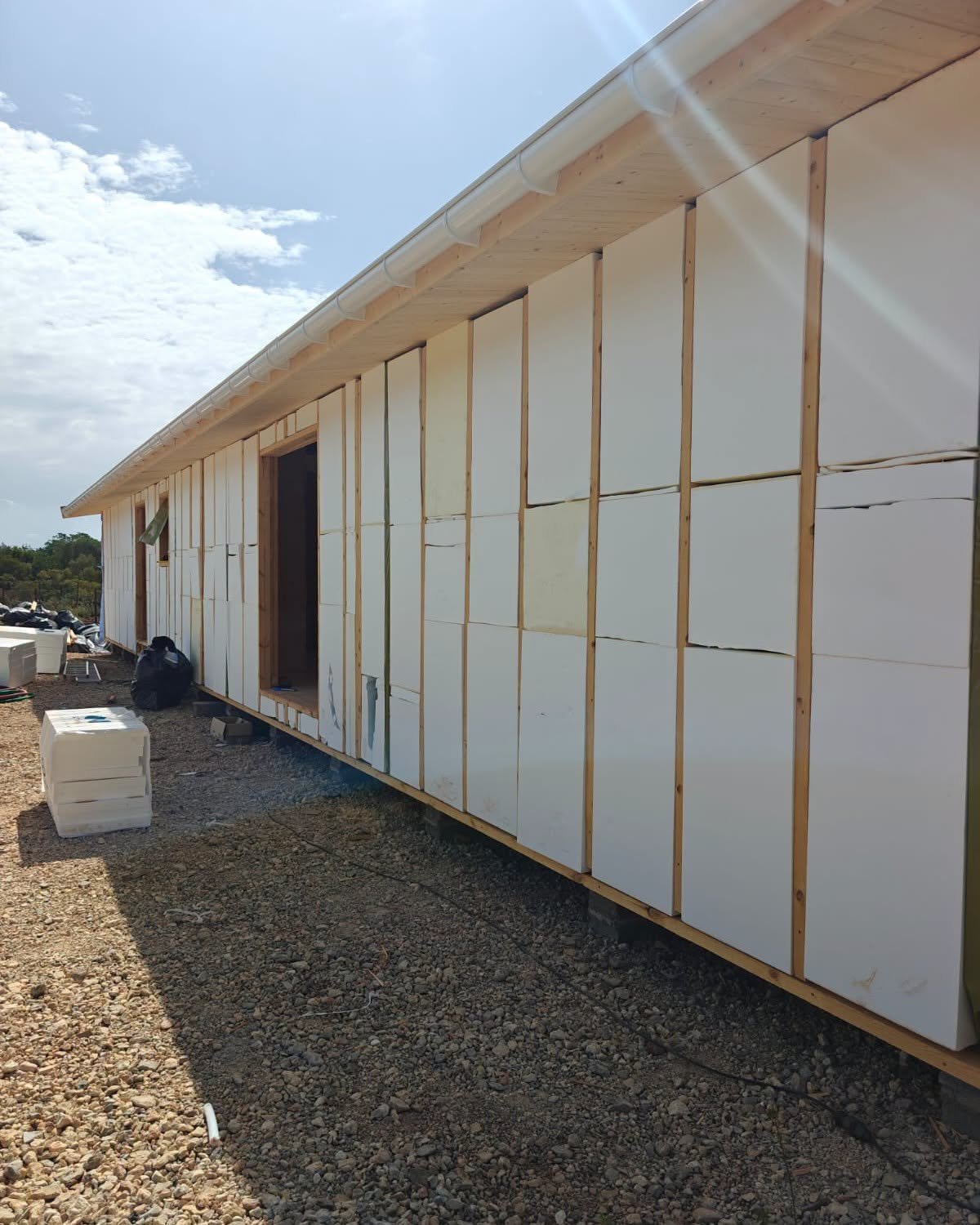

100 mm de isolamento EPS entre os prumos
O espaço entre os prumos é preenchido com placas de isolamento térmico EPS com 100 mm de espessura. As placas são cortadas à medida no local e encaixadas de forma justa entre os prumos, do rodapé até ao beiral, e recortadas em volta de cada vão.
É esta camada contínua que mantém a casa fresca no verão e quente no inverno. Como o isolamento fica por fora da estrutura de madeira, os toros maciços permanecem do lado quente da parede, protegidos das variações de temperatura. Na fotografia veem-se ainda, no chão, as pilhas de placas prontas a aplicar.
- Placas de EPS de 100 mm cortadas à medida
- Isolamento contínuo em toda a altura da parede
- Recortes precisos em volta de portas e janelas

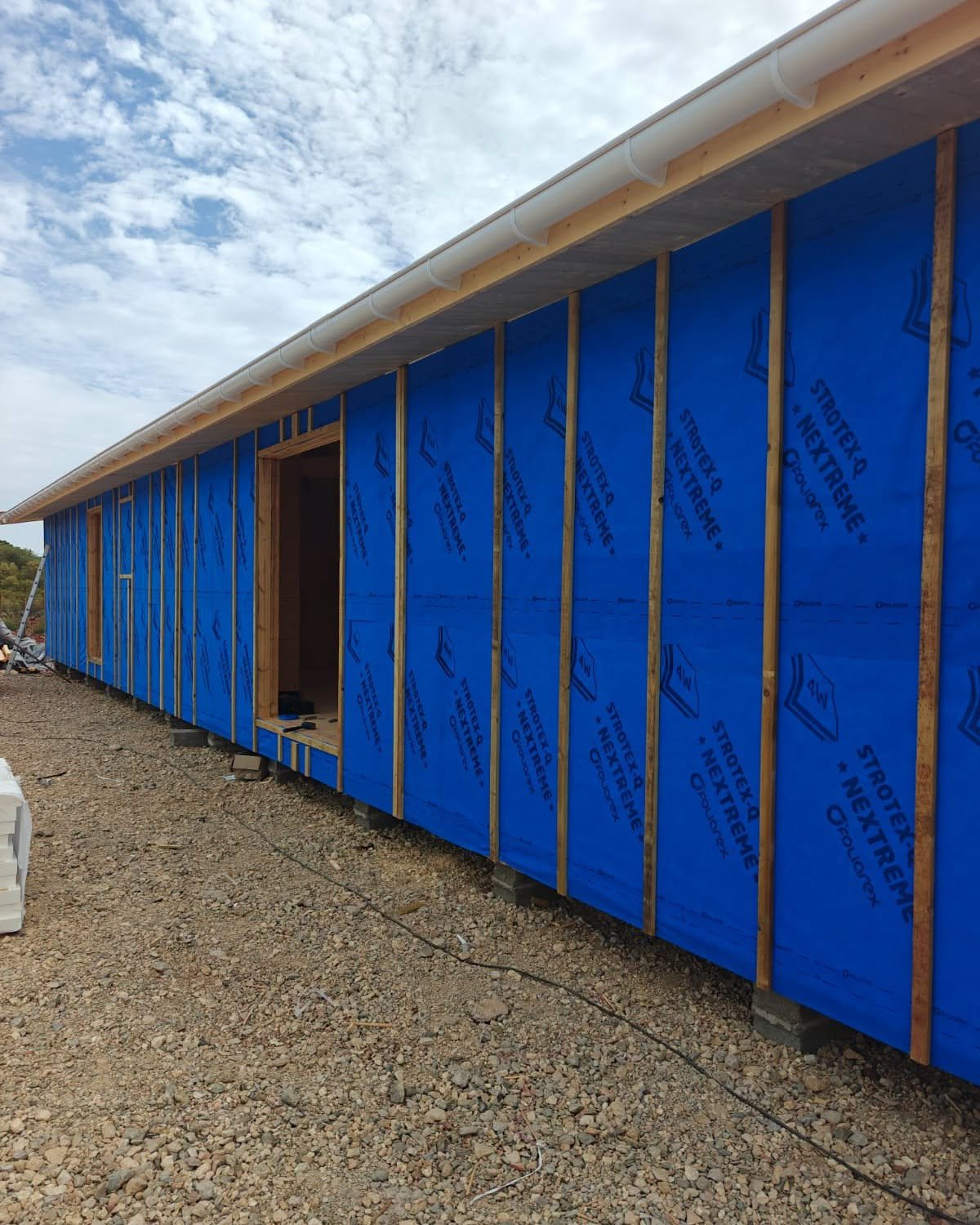

Membrana exterior e ripado da caixa de ar
Sobre o isolamento é esticada a membrana de estanquidade exterior — nesta obra, a membrana azul Strotex-Q Nextreme, da Foliarex. Aplicada em faixas horizontais sobrepostas, fecha a parede contra a chuva e o vento, sem impedir que a humidade de dentro da parede se escape para o exterior.
Por cima, é pregado um ripado vertical em madeira alinhado com os prumos. Este ripado cria uma caixa de ar de 30 a 40 mm entre a membrana e o forro: o ar entra por baixo, sobe atrás das tábuas e sai junto ao beiral, mantendo a parede sempre seca e ventilada.
- Membrana exterior em faixas sobrepostas, sem interrupções
- Ripado vertical fixado sobre os prumos
- Caixa de ar perimetral de 30 a 40 mm para ventilação contínua

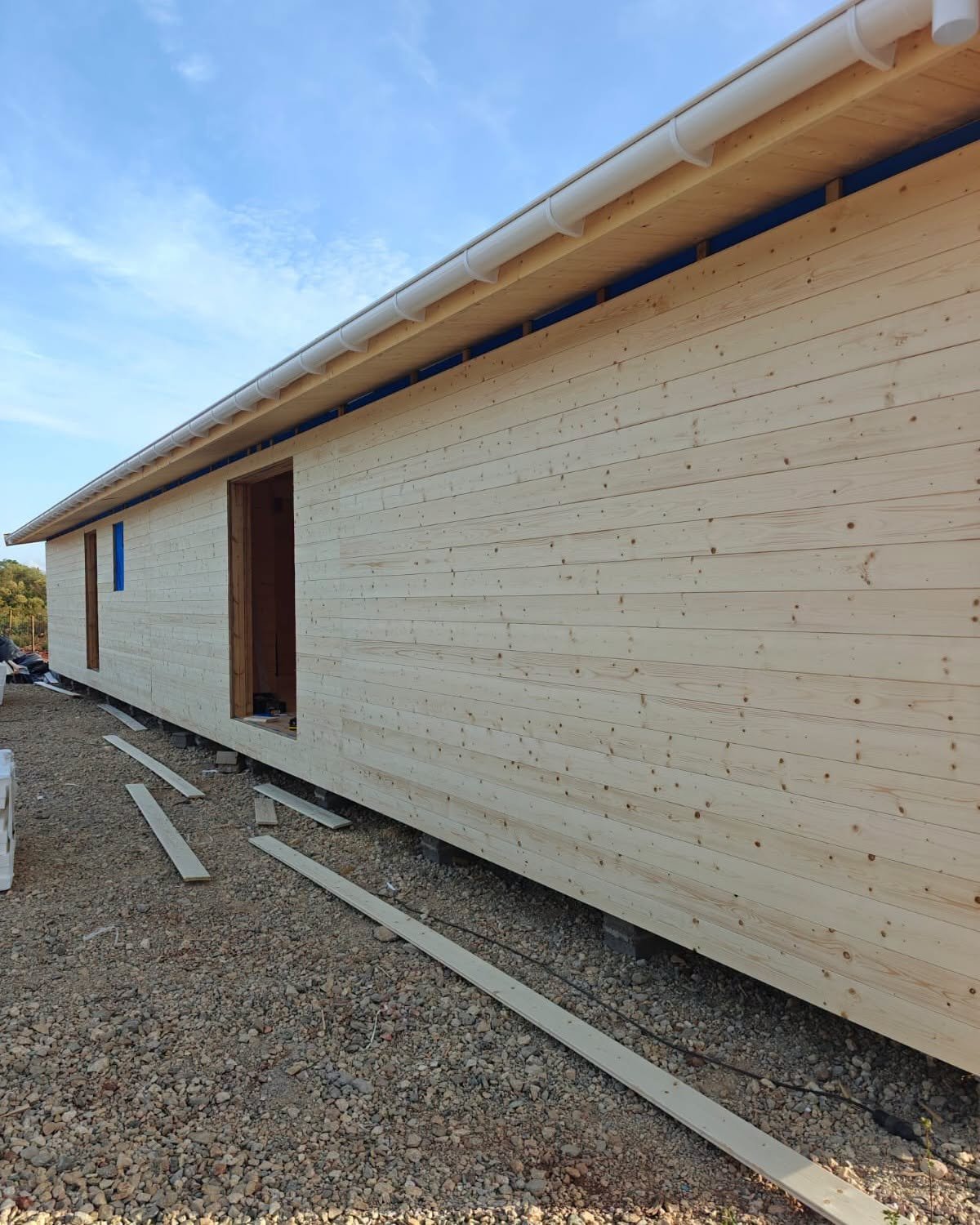

Forro exterior em pinho nórdico: a fachada final
A última camada é a que fica à vista: o forro exterior em tábuas horizontais de pinho nórdico, com encaixe macho-fêmea e 20 a 22 mm de espessura. As tábuas são pregadas ao ripado, fiada a fiada, de baixo para cima, e contornam os aros das portas e janelas.
Repare no topo da parede, junto ao beiral: ainda se vê uma faixa da membrana azul. É ali que fica a saída de ar da caixa ventilada, protegida pelo beiral. No vão da janela mais pequena, a membrana continua a fechar a abertura até à instalação da caixilharia. Segue-se a montagem das janelas e portas em madeira e o tratamento final da fachada.
- Tábuas horizontais macho-fêmea de pinho nórdico, 20 a 22 mm
- Saída de ventilação da caixa de ar protegida pelo beiral
- Aros das portas e janelas prontos para a caixilharia
O que está dentro da parede
A composição completa de uma parede exterior de habitação MF, de acordo com o nosso manual técnico de construção.
A parede, do interior para o exterior
O envelope das nossas casas inverte o conceito da construção convencional: a massa estrutural de madeira maciça fica no interior da habitação, isolada e protegida pelo exterior.
Por dentro, vê e sente a madeira; por fora, o isolamento contínuo e a fachada ventilada garantem o conforto térmico em todas as estações e afastam a humidade da estrutura.
| Camada | Material | Dimensão |
|---|---|---|
| 1 | Toros de madeira maciça de pinho nórdico FSC (classe C24) — face interior estrutural | 70 a 180 mm |
| 2 | Membrana de estanquidade protetora interna ver foto | Película anti gota |
| 3 | Prumos de madeira com placas de isolamento EPS, afastados a 600 mm ver foto | 100 mm |
| 4 | Membrana de estanquidade protetora externa ver foto | Película anti gota |
| 5 | Caixa de ar perimetral para ventilação contínua | 30 a 40 mm |
| 6 | Forro exterior em tábuas horizontais macho-fêmea de pinho nórdico — fachada ver foto | 20 a 22 mm |
Conforto térmico
- 100 mm de isolamento contínuo em toda a parede
- Estrutura de madeira do lado quente, sem variações bruscas de temperatura
- Casa fresca no verão e quente no inverno, com menor consumo de energia
Proteção contra a humidade
- Duas membranas de estanquidade, uma de cada lado do isolamento
- Caixa de ar ventilada que seca a parede de forma natural
- Pavimento elevado sobre desvão ventilado, sem contacto da madeira com o solo
Durabilidade
- Toros estruturais protegidos do sol e da chuva pelo envelope exterior
- Forro exterior em pinho nórdico, fácil de tratar e de manter
- 10 anos de garantia escrita na estrutura
Galeria da parede
As quatro etapas lado a lado, da membrana interna ao forro exterior.
